EMC TEST 전자파 적합성
-
EMI TEST
(전자파 장해)- RE
(복사방출) - CE
(전도방출)
- RE
-
EMS TEST
(전자파 내성)- RS
(복사내성) - CS
(전도내성)
- RS
-
PULSED
EMI TEST- ESD
(정전기) - BURST
(과도응답) - SURGE
(서지)
- ESD
| 시험대상 | |||
|---|---|---|---|
| 가전(Commercial Standard) | 전장(Automotive Standard) | 군수(Military Standard) | |
| EMI | CISPR 11 (except. 2 m Loop Ant.) CISPR 14-1 (except. 방해전력, 불연속성 방해(클릭)) CISPR 32 IEC 61000-6-3 (except. 불연속성 장해(0.15 MHz ~ 30 MHz) 통신/네트워크 포트 전도성 방해 (ISN)) IEC 61000-6-4 (except. 통신/네트워크 포트 전도성 방해 (ISN)) FCC Part 15 |
CISPR 25 (except. TEM Cell, Stripline) | MIL-STD-461F/G RE101/102 CE101/102 |
| EMS |
IEC 61000-4-3 RS IEC 61000-4-6 CS IEC 61000-6-1/2 IEC 61000-6-5 CISPR 14-2/35 |
ISO 10605 ISO 11452-2 RI ISO 11452-4 BCI(except. TWC) ISO 11452-8 (except. Helmholtz coil) ISO 11452-9 |
MIL-STD-461F/G RS101/103(18 GHz) CS101/114/115/116/118 |
| PULSED EMI |
IEC 61000-4-2/4/5/8/9/10/11/12/16/17/18/29 IEC 61000-3-2/3 |
ISO 7637-1/2/3 ISO 16750-2 (Voltage Drop/Reset Test) |
|
- 주파수 대역 : 9kHz ~ 18GHz(일부대역 40GHz 대응가능)
- 민간 자동차 규격 향후 포함 예정
KOLAS란?
- 국제기준(ISO)에 정해진 기준에 따라 조직, 품질시스템(업무절차 등), 시설 및 환경조건, 기술인력 등에 대하여 시험∙검사∙교정기관을 평가하여 시험결과의 공신력을 인정해주는 기구
- KOLAS(한국인정기구)는 설립 이래 국제기준에 부합하는 인정제도를 확립하고, 인정제도의 운영능력을 국제수준으로 향상시켰으며, 국내 시험기관들의 능력향상을 위한 교육과 훈련업무를 꾸준히 실시. 그 결과, KOLAS 공인시험 및 교정기관에 대한 신뢰성을 국제적으로 인정받아, 1998년 10월 APLAC MRA에 서명한데 이어, 2000년 11월에 ILAC MRA, 2001년 5월에는 교정분야가 ILAC MRA에 공식서명하여 선진국의 무역기술장벽에 적극 대처하고 있다. 2018년 현재 APLAC MRA에는 24개국 39개 인정기구가, ILAC MRA에는 103개국 100개 인정기구가 가입하여 상대국의 공인성적서를 상호수용하고 있다.
KOLAS 인증이란?
인정기구로부터 인정을 받은 인증기관이 규격에 의거해서 시험을 한 후, 그 시험 결과에 대해 공신력을 인정받는 것
KOLAS 인증의 필요성

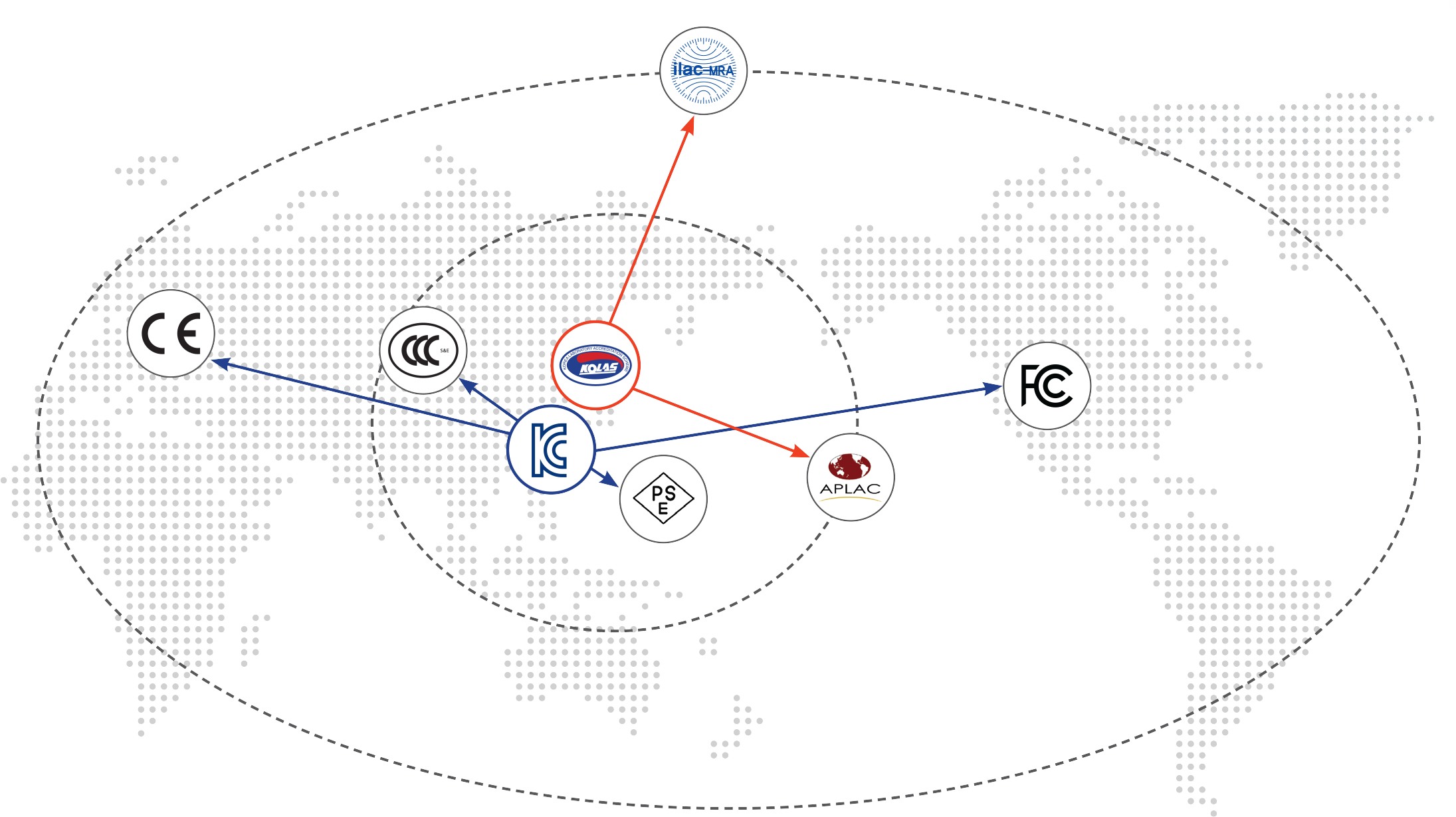

국제공인 인정마크가 부착된 시험성적서는 ILAC/APLAC 가입국가에 통용되기 때문에 국내기업들이 해외에서 시험성적서를 발급받지 않아도 수출이 가능해져 수출경쟁력 향상은 물론 중복시험/교정으로 인한 비용과 시간을 절감할 수 있다.
KOLAS 시험인증항목
| 규격번호 | 규격명 | 시험범위 |
|---|---|---|
| KS C 9610-3-2:2017 | 전자파적합성(EMC) - 제3-2부: 허용기준 - 고조파 전류의 허용기준(상당 입력 전류 16 A 이하 기기) | ≤ 16 A |
| KS C 9610-3-3:2017 | 전자파적합성(EMC) — 제3-3부: 허용기준 — 공공 저압 배전망에 사용하는 기기의 플리커와 전압변동에 대한 허용기준(상당 16 A 이하 기기) | ≤ 16 A |
| KS C 9610-4-2:2017 | 전자파적합성(EMC) — 제4-2부: 시험 및 측정기술 — 정전기 방전 내성 시험 | MAX. ±30 kV |
| KS C 9610-4-3:2017 | 전자파적합성(EMC) - 제4-3부: 시험 및 측정기술 - 방사성 RF 전자기장 내성 시험 | 주파수: 80 MHz ~ 6 GHz 전계강도: Max. 30 V/m |
| KS C 9610-4-4:2017 | 전자파적합성(EMC) — 제4-4부: 시험 및 측정기술 — 전기적 빠른 과도현상, 버스트 내성 시험 | MAX. ±5 kV |
| KS C 9610-4-5:2017 | 전자파적합성(EMC) — 제4—5부: 시험 및 측정기술 — 서지 내성 시험 | MAX. ±7 kV |
| KS C 9610-4-6:2017 | 전자파적합성(EMC) - 제4-6부: 시험 및 측정기술 - 전도성 RF 전자기장 내성 시험 | 주파수: 150 kHz ~ 230 MHz 인가레벨: Max. 10 V |
| KS C 9610-4-8:2017 | 전자파적합성(EMC) — 제4-8부: 시험 및 측정기술 — 전원 주파수 자기장 내성 시험 | Continuous: 100 A/m short: 1 000 A/m |
| KS C 9610-4-9:2019 | 전자파적합성(EMC) — 제4-9부: 시험 및 측정기술 — 임펄스 자기장 내성 시험 | Max. 1 000 A/m |
| KS C IEC 61000-4-10:2014 | 전기자기적합성(EMC) - 제4-10부: 시험 및 측정기술 - 감쇄진동 자기장 내성시험 - EMC 기본 표준 | Max. 100 A/m |
| KS C 9610-4-11:2017 | 전자파적합성(EMC) — 제4-11부: 시험 및 측정기술 — 전압 강하, 순간 정전, 전압 변동 내성 시험 | (0 ~ 100) % |
| KS C IEC 61000-4-12:2003 | 전기자기적합성(EMC)－제4-12부：시험 및 측정기술－링 파형 내성시험 | MAX. ±6 kV |
| KS C IEC 61000-4-16:2013 | 전기자기적합성(EMC) - 제4-16부: 시험 및 측정방법 - 주파수 범위 0 Hz ∼ 150 kHz에서 전도 및 공통모드 방해 내성시험 | Continuous: Max. 30 V Short: Max. 300 V Freq. Range: 15 Hz ~ 150 kHz |
| KS C IEC 61000-4-18:2014 | 전기자기적합성(EMC) - 제4-18부: 시험 및 측정기술 – 감쇠 진동파 내성시험 | Slow Pulse (100 kHz, 1 MHz) : 2.5 kV |
| KS C IEC 61000-4-29:2014 | 전기자기적합성(EMC) - 제4-29부: 시험 및 측정기술 – 직류 전원단자에서의 전압 강하, 순시 정전 및 전압 변동 내성 시험 | (0 ~ 100) % |
| KS C 9610-6-1:2019 | 전자파적합성(EMC) ─ 제6-1부: 일반표준 — 주거, 상업 및 경공업 환경에서 사용하는 기기의 전자파 내성 표준 | ESD: ±30 kV RS: 80 MHz ~ 6 GHz(30 V/m) EFT: ±5 kV Surge: ±7 kV CS: 150 kHz ~ 230 MHz(10 V) Magnetic Field: 1 000 A/m Voltage dip: (0 ~ 100) % |
| KS C 9610-6-2:2019 | 전자파적합성(EMC) — 제6-2부: 일반표준 —산업 환경에서 사용하는 기기의 전자파 내성 표준 | ESD: ±30 kV RS: 80 MHz ~ 6 GHz(30 V/m) EFT: ±5 kV Surge: ±7 kV CS: 150 kHz ~ 230 MHz(10 V) Magnetic Field: 1 000 A/m Voltage dip: (0 ~ 100) % |
| KS C 9610-6-3:2017 | 전자파적합성(EMC) — 제6-3부: 일반표준 — 주거용, 상업용 및 경공업 환경에서 사용하는 기기의 전자파 방해 표준 | CE: 150 kHz ~ 30 MHz RE: 30 MHz ~ 18 GHz |
| KS C 9610-6-4:2017 | 전자파적합성(EMC) — 제6-4부: 일반기준 — 산업 환경에서 사용하는 기기의 전자파 방해 표준 | CE: 150 kHz ~ 30 MHz RE: 30 MHz ~ 18 GHz |
| KS C 9811:2019 | 산업, 과학, 의료용(ISM) 기기 — 무선 주파수 방해 특성 — 허용기준 및 측정방법 | CE: 150 kHz ~ 30 MHz RE: 30 MHz ~ 18 GHz |
| KS C 9814-1:2019 | 전자파적합성(EMC) — 가정용 전기기기, 전동공구 및 유사기기의 요구사항 —제1부: 방출 | CE: 150 kHz ~ 30 MHz RE: 30 MHz ~ 1 GHz |
| KS C 9814-2:2019 | 전자파적합성(EMC) — 가정용 전기기기, 전동공구 및 유사기기의 요구사항 — 제2부: 내성 | ESD: ±30 kV RS: 80 MHz ~ 6 GHz(30 V/m) EFT: ±5 kV Surge: ±7 kV CS: 150 kHz ~ 230 MHz(10 V) Voltage dip: (0 ~ 100) % |
| KS C CISPR25:2011 | 차량과 보트 및 내연기관－무선 방해 특성－장착된 수신기 보호를 위한 측정 한계값과 측정 방법 6.2 컴포넌트/모듈에서 전도성 방출 - 전압법 6.3 컴포넌트/모듈에서 전도성방출 － 전류 프로브법 6.4 컴포넌트/모듈로부터의 복사성 방출 － 흡수체가 부착된 전자파 차폐실법 |
6.2(CE-VM): (0.15 ~ 108) MHz 6.3(CE-CM): (0.15 ~ 108) MHz 6.4(RE-ALSE): (0.15 ~ 2 500) MHz |
| KS R ISO 11452-2:2013 | 도로 차량 - 협대역의 전기자기 에너지 방출에 따른 전기적인 방해에 대한 부품 시험방법-제2부: 흡수재 차폐실 | 80 MHz ~ 18 GHz |
| KS R ISO 11452-4:2013 | 도로 차량 - 협대역의 전기자기 에너지 방출에 따른 전기적인 방해에 대한 부품 시험방법 - 제4부 : 배선 여기법 <제외항목> 6.2 TWC 시험방법 |
6.1 BCI 시험방법: (1 ~ 400) MHz |
| KS R ISO 11452-8:2013 | 도로 차량 - 협대역의 전자기 에너지 방사에 의한 전기 외란 - 부품 시험방법 - 제8부: 자기장에 대한 면역성 <제외항목> 6.5 헬름홀츠 코일 방법 |
6.4 방사 루프 방법: 1 000 A/m (DC, 15 Hz ~ 150 kHz) |
| KS R ISO 11452-9:2012 | 도로 차량 — 협대역의 전기자기 에너지 방출에 따른 전기적인 방해에 대한 부품 시험방법 — 제9부: 휴대용 송신기 | 146 MHz ~ 6 GHz |
| KS R ISO 7637-2:2015 | 도로차량 - 전도와 커플링에 의한 전기적인 방해 - 제2부: 전원 공급선 만의 전기적인 과도 전도 | (-600 ~ 300) V |
| KS R ISO 7637-3:2015 | 도로차량 - 전도와 커플링에 의한 전기적인 방해 - 제3부: 전원 공급선 이외의 전선을 통한 용량성과 유도성 커플링에 의한 전기적인 과도 전송 | (-120 ~ 80) V |
| MIL-STD-461F:2007 | DEPARTMENT OF DEFENSE INTERFACE STANDARD Requirements for the control of electromagnetic interference characteristics of subsystems and equipment 5.5 CE102, conducted emissions, power leads, 10 kHz to 10 MHz 5.17 RE102, radiated emissions, electric field, 10 kHz to 18 GHz |
CE102: 10 kHz ~ 10 MHz RE102: 10 kHz ~ 18 GHz |
| MIL-STD-461G:2015 | DEPARTMENT OF DEFENSE INTERFACE STANDARD Requirements for the control of electromagnetic interference characteristics of subsystems and equipment 5.5 CE102, conducted emissions, power leads 5.18 RE102, radiated emissions, electric field |
CE102: 10 kHz ~ 10 MHz RE102: 10 kHz ~ 18 GHz |
| CISPR 11:2015 | Industrial, scientific and medical equipment – Radio-frequency disturbance characteristics – Limits and methods of measurement | CE: 150 kHz ~ 30 MHz RE: 30 MHz ~ 18 GHz |
| CISPR 14-1:2016 | Electromagnetic compatibility – Requirements for household appliances, electric tools and similar apparatus – Part 1: Emission | CE: 150 kHz ~ 30 MHz RE: 30 MHz ~ 1 GHz |
| CISPR 14-2:2015 | Electromagnetic compatibility - Requirements for household appliances, electric tools and similar apparatus - Part 2: Immunity - Product family standard | ESD: ±30 kV RS: 80 MHz ~ 6 GHz(30 V/m) EFT: ±5 kV Surge: ±7 kV CS: 150 kHz ~ 230 MHz(10 V) Voltage dip: (0 ~ 100) % |
| CISPR 25:2016 | Vehicles, boats and internal combustion engines - Radio disturbance characteristics - Limits and methods of measurement for the protection of on-board receivers 6.3 Conducted emissions from components/modules–Voltage method 6.4 Conducted emissions from components/modules–Current probe method 6.5 Radiated emission from components/modules–ALSE method |
6.3(CE-VM): (0.15 ~ 108) MHz 6.4(CE-CM): (0.15 ~ 245) MHz 6.5(RE-ALSE): (0.15 ~ 2 500) MHz |
| CISPR 32:2015 | Electromagnetic compatibility of multimedia equipment - Emission requirements | CE: 150 kHz ~ 30 MHz RE: 30 MHz ~ 18 GHz |
| CISPR 35:2016 | Electromagnetic compatibility of multimedia equipment - Immunity requirements | ESD: ±30 kV RS: 80 MHz ~ 6 GHz(30 V/m) EFT: ±5 kV Surge: ±7 kV CS: 150 kHz ~ 230 MHz(10 V) Magnetic Field: 1 000 A/m Voltage dip: (0 ~ 100) % |
| IEC 61000-3-2:2018 | Electromagnetic compatibility (EMC) - Part 3-2: Limits - Limits for harmonic current emissions (equipment input current ≤16 A per phase) | ≤ 16 A |
| IEC 61000-3-3:2013 | Electromagnetic compatibility (EMC) - Part 3-3: Limits - Limitation of voltage changes, voltage fluctuations and flicker in public low-voltage supply systems, for equipment with rated current ≤ 16 A per phase and not subject to conditional connection | ≤ 16 A |
| IEC 61000-4-2:2008 | Electromagnetic compatibility (EMC) - Part 4-2: Testing and measurement techniques - Electrostatic discharge immunity test | MAX. ±30 kV |
| IEC 61000-4-3:2006 | Electromagnetic compatibility (EMC) – Part 4-3: Testing and measurement techniques – Radiated, radio-frequency, electromagnetic field immunity test | 주파수: 80 MHz ~ 6 GHz 전계강도: Max. 30 V/m |
| IEC 61000-4-4:2012 | Electromagnetic compatibility (EMC) - Part 4-4: Testing and measurement techniques - Electrical fast transient/burst immunity test | MAX. ±5 kV |
| IEC 61000-4-5:2014 | Electromagnetic compatibility (EMC) - Part 4-5: Testing and measurement techniques - Surge immunity test | MAX. ±7 kV |
| IEC 61000-4-6:2013 | Electromagnetic compatibility (EMC) – Part 4-6: Testing and measurement techniques - Immunity to conducted disturbances, induced by radio - frequency fields | 주파수: 150 kHz ~ 230 MHz 인가레벨: Max. 10 V |
| IEC 61000-4-8:2009 | Electromagnetic compatibility (EMC) - Part 4-8: Testing and measurement techniques - Power frequency magnetic field immunity test | Continuous: 100 A/m Short: 1 000 A/m |
| IEC 61000-4-9:2016 | Electromagnetic compatibility (EMC) - Part 4-9: Testing and measurement techniques - Impulse magnetic field immunity test | Max. 1 000 A/m |
| IEC 61000-4-10:2016 | Electromagnetic compatibility (EMC) - Part 4-10: Testing and measurement techniques - Damped oscillatory magnetic field immunity test | Max. 100 A/m |
| IEC 61000-4-11:2020 | Electromagnetic compatibility (EMC) - Part 4-11: Testing and measurement techniques - Voltage dips, short interruptions and voltage variations immunity tests for equipment with input current up to 16 A per phase | (0 ~ 100) % |
| IEC 61000-4-12:2017 | Electromagnetic Compatibility (EMC) - Part 4-12: Testing and measurement techniques - Ring wave immunity test | MAX. ±6 kV |
| IEC 61000-4-16:2015 | Electromagnetic compatibility (EMC) - Part 4-16: Testing and measurement techniques - Test for immunity to conducted, common mode disturbances in the frequency range 0 Hz to 150 kHz | Continuous: Max. 30 V Short: Max. 300 V Freq. Range: 15 Hz ~ 150 kHz |
| IEC 61000-4-18:2019 | Electromagnetic compatibility (EMC) – Part 4-18: Testing and measurement techniques – Damped oscillatory wave immunity test | Slow Pulse(100 kHz, 1 MHz): 2.5 kV |
| IEC 61000-4-29:2000 | Electromagnetic compatibility (EMC) - Part 4-29: Testing and measurement techniques - Voltage dips, short interruptions and voltage variations on d.c. input power port immunity tests | (0 ~ 100) % |
| IEC 61000-6-1:2016 | Electromagnetic compatibility (EMC) - Part 6-1: Generic standards - Immunity standard for residential, commercial and light-industrial environments | ESD: ±30 kV RS: 80 MHz ~ 6 GHz(30 V/m) EFT: ±5 kV Surge: ±7 kV CS: 150 kHz ~ 230 MHz(10 V) Magnetic Field: 1 000 A/m Voltage dip: (0 ~ 100) % |
| IEC 61000-6-2:2016 | Electromagnetic compatibility (EMC) - Part 6-2: Generic standards - Immunity standard for industrial environments | ESD: ±30 kV RS: 80 MHz ~ 6 GHz(30 V/m) EFT: ±5 kV Surge: ±7 kV CS: 150 kHz ~ 230 MHz(10 V) Magnetic Field: 1 000 A/m Voltage dip: (0 ~ 100) % |
| IEC 61000-6-3:2006 | Electromagnetic compatibility (EMC) - Part 6-3: Generic standards - Emission standard for residential, commercial and light-industrial environments | CE: 150 kHz ~ 30 MHz RE: 30 MHz ~ 18 GHz |
| IEC 61000-6-4:2018 | Electromagnetic compatibility (EMC) - Part 6-4: Generic standards - Emission standard for industrial environments | CE: 150 kHz ~ 30 MHz RE: 30 MHz ~ 18 GHz |
| IEC 61000-6-5:2015 | Electromagnetic compatibility (EMC) - Part 6-5: Generic standards - Immunity for equipment used in power station and substation environment | ESD: ±30 kV RS: 80 MHz ~ 6 GHz(30 V/m) EFT: ±5 kV Surge: ±7 kV CS: 150 kHz ~ 230 MHz(10 V) Magnetic Field: 1 000 A/m Voltage dip: (0 ~ 100) % |
| ISO 10605:2008 | Road vehicles - Test methods for electrical disturbances from electrostatic discharge | MAX. ±30 kV |
| ISO 11452-2:2019 | Road vehicles - Component test methods for electrical disturbances from narrowband radiated electromagnetic energy - Part 2: Absorber-lined shielded enclosure | RS : 80 MHz ~ 18 GHz Max. 200 V/m |
| ISO 11452-4:2011 | Road vehicles - Component test methods for electrical disturbances from narrowband radiated electromagnetic energy - Part 4: Harness excitation methods |
6.1 BCI test method: (1 ~ 400) MHz Max. 200 mA |
| ISO 11452-8:2015 | Road vehicles - Component test methods for electrical disturbances from narrowband radiated electromagnetic energy - Part 8: Immunity to magnetic fields |
7.4 Radiating loop method: 1 000 A/m (DC, 15 Hz ~ 150 kHz) |
| ISO 11452-9:2012 | Road vehicles - Component test methods for electrical disturbances from narrowband radiated electromagnetic energy - Part 9: Portable transmitters | 146 MHz ~ 6 GHz |
| ISO 7637-2:2011 | Road vehicles - Electrical disturbances from conduction and coupling - Part 2: Electrical transient conduction along supply lines only | (-600 ~ 300) V |
| ISO 7637-3:2016 | Road vehicles - Electrical disturbances from conduction and coupling - Part 3: Electrical transient transmission by capacitive and inductive coupling via lines other than supply lines | (-120 ~ 80) V |
