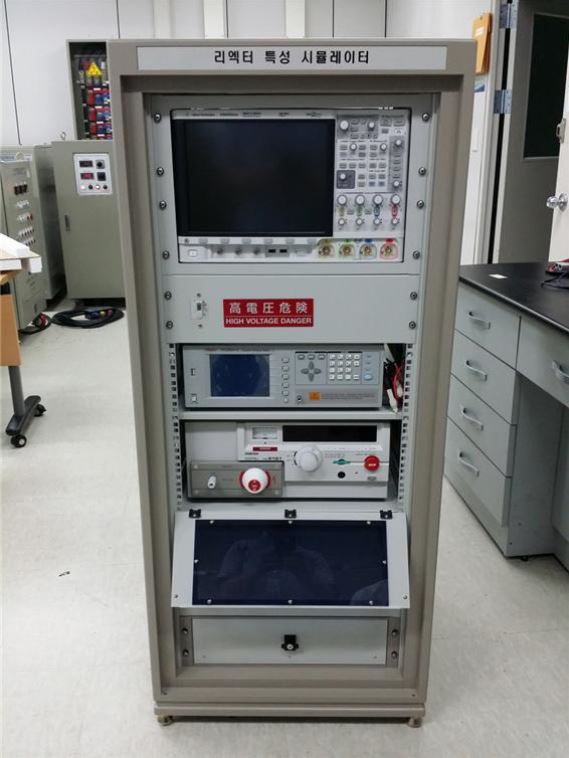

리액터 특성 시뮬레이터
  • 주요용도
  • 리액터 특성분석
  • 대응규격 :IEC60076-11/12
  • 사양
  • Voltage Tester
    -출력 전압 : DC and AC 0~5kV
    - 최대부하 (DC) : 50W / 10kV, 5mA
    - 최대부하 (AC): 500VA / 10kV, 50mA
  • Impulse Winding Tester
    - 출력 전압 : 300V-3000V, 50V Steps, ±5% of set value±15V
    - Inductance Range ≥ 10 More than 10ìH
  • Oscilloscope
    - 200MHz , 4ch
    - 샘플링속도 : 4 GSa/s
    - Record Length : 4 Mpts
    - 수직감도 : 1mV/div ∼ 5 V/div
    - 입력임피던스 : 1MΩ±1%Ⅱ14pF , 50WΩ±1.5% 중 선택
    - 최대 입력 전압 : 300Vrms
전력분석모듈
  • 주요용도
  • 고정밀 측정 파워 아날라이저
  • 대응규격 : IEC61000-3-2/3 Voltage Fluctuation / Flicker Measurement
  • 사양
  • YOKOGAWA WT3000
  • 4 Channels
  • 기본확도 : 0.01 % of reading
  • 기본 전력확도 : 0.02 % of reading
  • 600 A Current Sensor (DS600UBSA)
